Назначение.

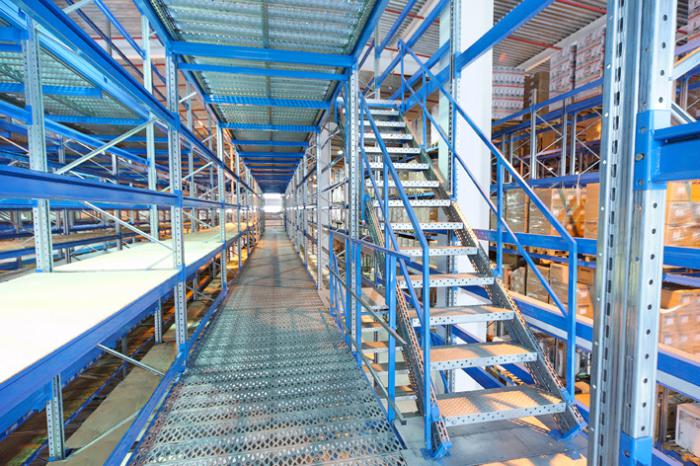

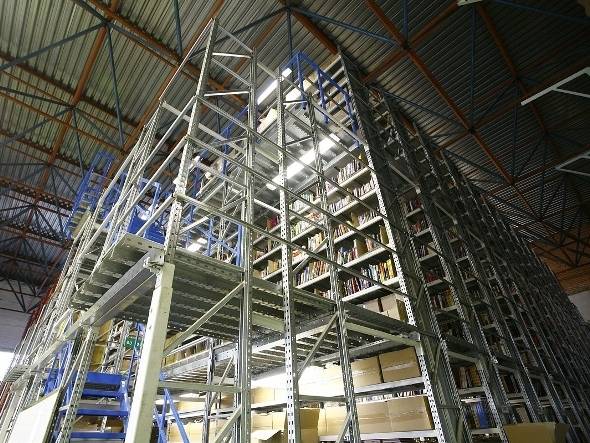

Мезонин — это сложная многоуровневая конструкция, предназначенная для складирования большого ассортимента товаров. В мезонинных стеллажах секции и полки располагаются одна над другой. Основное направление эксплуатации стеллажей: хранение штучных и мелкоштучных товаров большого объема и широкого спектра на складах с высокими (более 5 м) потолками.

Конструкция.

Среднегрузовые полочные стеллажи состоят из сборно-разборных рам, изготавливаемых из окрашенного полимером или оцинкованного перфорированного профиля и балок, покрытых полимерной порошковой краской, устойчивой к коррозии и ударам. Цвет балки по каталогу RAL 5015 (синий).

Лёгкость изменения высоты уровней хранения обусловлено креплением балки к раме зацепами. При этом необходимости разгружать стеллаж нет. Шаг смещения ярусов хранения равен 37,5 мм.

На балки укладываются настилы:

  • Металлический (оцинкованный, в полимере)
  • Плиты ДСП

Возможности

- хранение коробок, неупакованного и мелкоштучного товара;
     - открытый доступ к любой ячейке хранения;
     - множество вариантов изменения конфигурации;
     - доступность быстрого комиссионирования(подбора в заказ) продукции;
     - сравнительно низкая стоимость.

Технические характеристики
Тип профиля стоек, материал Прокатной, сталь Ст3 пс
Ширина профиля стоек 50 мм
Покрытие рам Оцинкованное; полимерное
Шаг перестановки балок 37,5 мм
Ширина рамы
400; 500;600; 700; 800;1100 мм
Высота рам
от 1,5м с шагом высоты рамы 0,3м
Крепление балки к раме Зацепное
Допустимая нагрузка на ярус (полку)                    Зависит от типа и длины балки
Допустимая нагрузка на секцию
до 5400 кг



Основные элементы стеллажей

Элементы стеллажа

 Рама

Ферменная конструкция, состоящая из двух перфорированных несущих стоек, соединённых между собой диагональными и горизонтальными связями.

Рама

 Стойка

Изготовлена из гнутого металлического перфорированного профиля с шагом отверстий 37,5  мм для установки кронштейнов грузовых балок.



РП 50
РП 50

 Грузовые балки

Горизонтально расположенные жёсткие элементы конструкции стеллажей для обеспечения места хранения паллета с грузом.

Z-60x35 Z-82x35 90x50 110x50
 44х24  Balka Z 60_35  Balka Z 82_35 Balka_90_50

Нагрузка на ярус универсального полочного стеллажа, кг
Длина балки, мм 900 1200 1500 1800 2100 2700
профиль 44×24
400 310 220  140
профиль Z-60×35
 800 800 800  700  500 400
профиль Z-82×35
 1000 1000  1000  1000  800  650
профиль 90×50
 - 1000  1000  1000  1000  900
